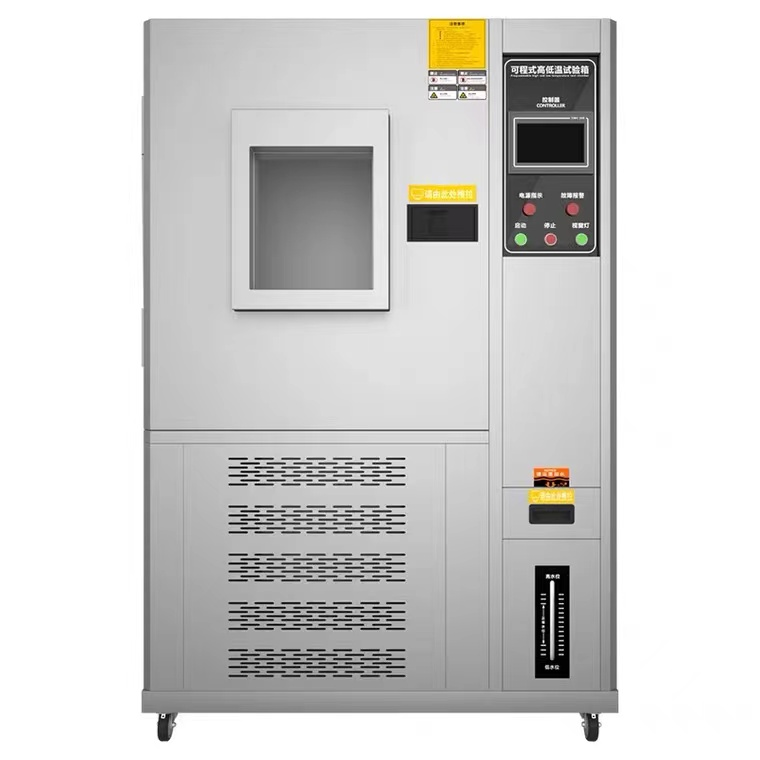

高低温恒温恒湿试验箱High and low temperature constant temperature and humidity test chamber
高低温环境试验箱能模拟各种温湿度环境，适用于检测电子、电器、食品、汽车、橡胶、塑料胶、金属等产品，满足GB/T2423, GJB150A1/4各种恶劣环境下的可靠性机稳定性能等参数，将给您提供预测和改进产品质量及可靠性的依据。
设备简介 Introduction of Equipment
高低温环境试验箱能模拟各种温湿度环境，适用于检测电子、电器、食品、汽车、橡胶、塑料胶、金属等产品，满足GB/T2423, GJB150A1/4各种恶劣环境下的可靠性机稳定性能等参数，将给您提供预测和改进产品质量及可靠性的依据。
功能介绍 Function Description
1、采用 7 寸TEMI880彩触摸屏画面显示直观容易操作，永久性历史数据保存功能；
2、预约开关机功能,结束规划设定,停电自动保存数据曲线等；
3、试验结束待测品自动回常温避免结霜结露保护机制；
4、采用伺服冷媒流量控制技术有效达到节能 30%以上；
5、实验循环进行，不影响冲击时间；
6、采用纯铝翅片蒸发器，有效降低储能时间和能量节省；
技术指标 Technical specifications
设备型号 | LT-HWS系列 |
内容体积 | 50L 、80L、100L、150L、225L、408L、800L、1000L |
内箱尺寸 | 500*400*550（mm）（100L） |
外箱尺寸 | 1020*950*1420（mm）（100L） |
解析精度 | 温度：±0.01℃；湿度：±0.1%R.H |
温度范围 | -70℃ ～ +150℃ |
温度波动度 | ±0.5℃ |
温度均匀度 | ±2.0℃ |
升温速率 | 2℃-5℃/min（从常温升到最高温、非线性空载） |
降温速率 | 0.5℃-1.5℃/min（从常温降到最低温、非线性空载） |
湿度范围 | 20%~98%R.H （参照温湿度可控制范围图，无有源湿、热负载） |
湿度波动度 | ±2.0%R.H. |
湿度偏差 | ±2% |
重 量 | 220KG |
电 源 | 220V /380V |
功能解析 Function Analysis
<!--[if !supportLists]-->l <!--[endif]-->加热系统：连续PID调节，使用交流接触器作为加热执行器，安全可靠，具有单独的超温保护系统。
<!--[if !supportLists]-->l <!--[endif]-->风道系统：为保证较高的均匀度指标，试验箱设有内部循环送风系统；工作室一端的风道夹层内，分布加热器、制冷蒸发器、风叶等装置；用风机使箱空气循环，当风机高速旋转时，将工作室中空气从下部吸入风道内，经加热、制冷后从风道上方吹出，在工作室中与试品热交换后的空气再被吸入风道内，反复循环，从而达到温度设定要求。
<!--[if !supportLists]-->l <!--[endif]-->温度测量：Pt100铂电阻；
<!--[if !supportLists]-->l <!--[endif]-->湿度测量：Pt100铂电阻干湿球法；
<!--[if !supportLists]-->l <!--[endif]-->控制装置：触摸屏可编程温湿度控制器TEMI850。可显示设定参数，时间，加热器，加湿器等工作同时具有试验自动运行及PID参数自整定功能。 仅需设定温度就可实现制冷机的自动运行功能。控制系统使用智能化控制软件系统，具备自动组合加热，加湿等子系统的工况，从而保证在整个温湿度范围的高精度控制，达到节能降耗的目的。完善的检测装置能自动进行详细的故障显示，报警，如当试验箱发生异常时，控制器自动显示故障状态。
<!--[if !supportLists]-->l <!--[endif]-->屏幕显示：设定温湿度；实测温湿度；
<!--[if !supportLists]-->l <!--[endif]-->设定精度： 1℃
<!--[if !supportLists]-->l <!--[endif]-->运行方式：恒定运行 ；其它主要低压电气元器件均采用知名品牌产品：如施耐德交流接触器、热过载继电器、欧姆龙小型中继电器、德力西断路器、湾凡宜水位浮子开关等。
<!--[if !supportLists]-->l <!--[endif]-->满足标准：
性能指标符合 GB5170、2、3、5、6-95《环境试验基本参数检定方法高温、恒定湿热、交变湿热试验设备》的要求
环境试验规程 试验 B：高温试验方法 GB 2423.2-89 (IEC68-2-2)
环境试验规程 试验 Ca：恒定湿热试验方法 GB/T 2423.3-93（IEC68-2-3）
环境试验规程 试验 Da：交变湿热试验方法 GB/T423.4-93(IEC68-2-30)
设备细节 Details of Equipment
设备结构 | |
保温围护结构 | 1.外壁材料：优质沙面不锈钢板; 2.内壁材料：优质镜面不锈钢板 （密封条可耐高低温范围-100度----+300度，寿命10年）; 3.箱体保温材料：硬质聚氨酯泡沫+玻璃纤维; |
空气调节通道 | 1. 采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流; 2. FLOW THROW送风方式；水平扩散垂直热交换弧形循环; 3. 可调式侧吹出风口及护纲回风口; |
试验箱标准配置 | 1.观察窗：透明电热膜中空钢化玻璃1个（位于门上）; 2.引线孔：φ50mm 1个（位于箱体左侧）; 3.门上备室内照明灯(高效长寿节能灯) ; 4.移动脚轮：4个; 5.样品架：不锈钢样品架1层，挂钩4个，承重(均布):25kg/层（箱内样品累计总承载不超过：100kg）; |
门 | 单开铰链门（面对箱体时，左铰链，右把手），配观察窗、照明灯、窗框/门框防凝露电热装置; |
控制面板 | 控制器显示屏、电源开关及状态指示灯; |
机械室 | 制冷机组、接水盘、排水孔; 冷凝风机、冷凝器进风口、补给水箱; |
配电控制柜 | IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关; |
加热器 | 1.镍铬合金电热丝式加热器; 2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）; 3.加热器功率：12KW; |
加湿器 仅湿热型 | 1.外置可拆卸锅炉加湿方法; 2.不锈钢铠装加热器; 3.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）; 4.水位控制装置，加热器防干烧装置，沉淀物收集装置，液位观察窗; 5.加湿器功率：2.5KW; |
水路 仅湿热型 | 1.补给水箱50L，含高低水位指示，可拆卸清洗; 2.高效电磁挤压水泵，可连续运转5000H; 4.高低温双水位电子液位开关，可防止误动作; 5.缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行; |
电源线孔及排水孔 | 位于箱体背面; |
制冷系统 | |
工作方式 | 采用二级压缩; |
制冷压缩机 | 全封闭低噪音转子式压缩机; |
蒸发器 | 翅片管式换热器（兼做除湿器）; |
冷凝 器 | 风冷式：翅片管式换热器; |
节流装置 | 膨胀阀+毛细管; |
板式热交换器（复叠式制冷系统采用） | 不锈钢钎焊板式换热器; |
制冷机控制方式 | 1.控制系统根据试验条件自动调节制冷机运行最佳节能工况; 2.蒸发器制冷量由控制系统驱动电磁阀切换; 3.压缩机回气冷却回路; |
制冷剂 | R404a/R23（臭氧耗损指数均为0，R23为复叠式制冷系统采用）; |
电气控制系统 | |
控制器型号 | 韩国三元TEMI880; |
显示器 | TEMI880：5英寸; |
运行方式 | 程序方式、定值方式; |
设定方式 | TEMI880中英文菜单（可自由选择），触摸屏方式输入; |
程序容量 | TEMI880（触摸式）; <!--[if !supportLists]-->1. <!--[endif]-->程序：最大10组; <!--[if !supportLists]-->2. <!--[endif]-->段数：最大120段; <!--[if !supportLists]-->3. <!--[endif]-->循环数：最大可无限循环； |
设定范围 | 温度：根据设备的温度工作范围调整； |
分辨率 | 温度：0.1℃；时间：1min; 湿度：0.1％RH(温湿度试验设备)； |
输入 | PT100白金热电阻； |
控制方式 | 1.抗积分饱和PID； 2.BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制 (温度试验设备)； 3.BTHC平衡调温调湿控制方式+DCC智能冷量控制+DEC智能电气控制(温湿度试验设备)； |
曲线记录功能 | 具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为180天(当采样周期为60S时)； |
附属功能 | 1.故障报警及原因、处理提示功能； 2.断电保护功能； 3.上下限温度保护功能； 4.日历定时功能(自动启动及自动停止运行)； 5.自诊断功能； |
温湿度测量 | 温度：PT100白金热电阻； 湿度：干湿球温度计法（仅湿热型）； |
湿热系统供水（仅湿热型） | |
供水方式 | 水泵提升； |
供水装置位置 | 正面抽屉式水箱； |
储水箱容积 | 50L（手提式）； |
供水水质要求 | 电阻率≥500Ω·m； |
安全保护装置 | |
制冷系统 | 1.压缩机过热； 2.压缩机过流； 3.压缩机超压； 4.冷凝风机过热； |
加湿系统（仅湿热型） | 1.加湿热管干烧； 2.水位异常； 3.供水超时； |
试验箱 | 1.可调式超温； 2.空气调节通道极限超温； 3.风机电机过热； |
其它 | 1.总电源相序和缺相保护（三相式电源适用）； 2.过载及短路保护； 3.箱体多次开门造成制冷系统故障报警保护； |
