Q-2 金相试样手动切割机

重要注意事项和安全信息

Important notices and safety information



在金相试样制备过程中，材料的切割是试样制备的首道工序。

Q-2型手动试样切割机为能到达在安全状态下切取最佳样件，切割机采用高速旋转的薄片增强砂轮来切取试样。为避免在切割中试样过程过热而烧伤材料组织，本机装有冷却系统，用来带走在切割时所产生的热量。

本机具有操作使用方便，易维护保养等优点，并均优于国内同类产品，切割范围与传动功率也均大于国内同类产品，是试样切割的最佳选择设备。

主要技术指标

Main Specifications

最大切割截面： φ35mm

主轴转速： 2800 r/min

切割功率： 1.1KW

输入电压： 三相380V、50HZ

砂轮片规格： 250*2*32mm

外形尺寸： 375*445*355mm

净    重： 45KG

 机器详情及显示

Operation keyboard and display

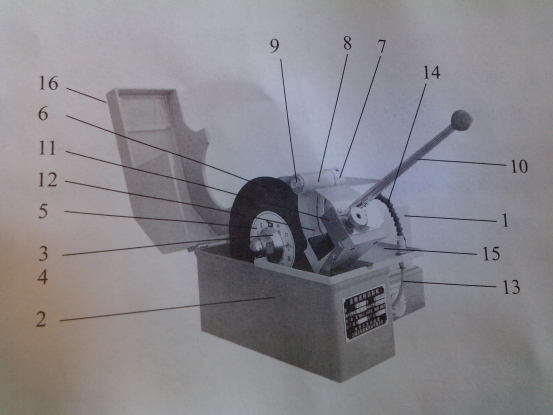

电动机（1）固定在底座（2）上，轴套（3）套在电动机（1）上的轴上。螺母（4）将夹片（5）紧紧地夹住砂轮片。支架（7）固定在电动机前面，锯架（8）套在支架的横轴（9）上，由手柄（10）操纵可以绕横轴上下移动，钳座（11）紧固在锯架上，转动二只扎紧螺杆可使钳口（12）前进或后退用以扎紧或松开切割试样，水阀（13）与喷水管（14）均装在流水盘（15）上面，通过旋钮来调节冷却液的流量，罩壳（16）用铰链和螺钉固定在机座和支架上，以防止冷却液飞溅和防止砂轮片偶有破碎时飞出伤人。





装 箱 单

Packing List

名          称	规  格	单 位	数 量	备 注
Q-2	金相试样切割机	台	1
板 手	36mm、46mm	把	2
进水 管		根	1
排水管		根	1
砂轮片	Φ250mm	片	2
产品说明书		份	1
产品合格证		份	1
