Q-80Z 金相试样自动切割机

重要注意事项和安全信息

Important notices and safety information

Q-80Z型自动切割机是由机身、电控箱、切割室、电机室、冷却系统等部件组成。

 本切割机不但可以切割直径为80mm(管件)以内的圆形工件，还可以切割高80mm、深200mm以内的长方形试样。

本机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。

本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。

主要技术指标

Main Specifications

切割室外壳： 钢板

最大切割直径： 80mm（管材）

进刀深度跟踪： 液晶数显

平台Y向移动： 275mm

切割台尺寸： 280*310mm

切割片规格： 350*2.5*32mm

加持台规格： 夹具台分左右，中央切刀口

切割方式： 手动/自动

送给方式： 任意调节（手，自两用）

切割速度： 最大为1mm/s

自动切割方式：   间歇式切割（金属工件）与连续切割（非金属工件）

进刀距离：       根据需要设定

复位方式：       自动复位

冷却系统：       自动（水冷2通道）

水箱容量：       50L

主轴转速：       2100r/min

电机功率：       3KW

机台形式：       台式

电源：           380V

外形尺寸： 900*790*600mm

净    重： 210KG

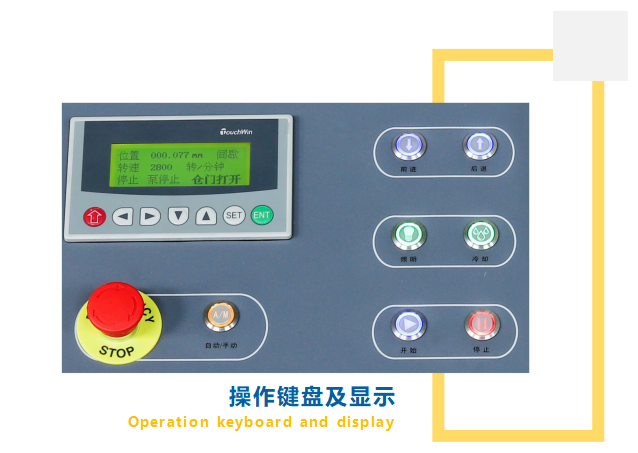

操作键盘及显示

Operation keyboard and display

<!--[if !supportLists]-->(1) <!--[endif]-->Automatic/manual自动/手动：（自锁。）手动自动切换



(2) Forward前进：（不自锁）。手动前进



(3) back后退：（不自锁）。手动后退



(4) start开始：（不自锁）。自动启动



(5) stop停止：（不自锁）。自动停止



<!--[if !supportLists]-->(6) <!--[endif]-->scram急停。（自锁，旋转式打开）。紧急急停

产品优势

Product advantages

01 本机外壳采用喷塑处理，使该机在外观上更加美观大方并具有很好的防腐蚀性。

02  三通道水龙头，对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。

03二种切割方式，间歇式切割（金属工件）与连续切割（非金属工件）。

04二种切割模式，即可自动切割也可手动切割。
